XCWK型微差壓控制器
1. 用途
XCWK型微差壓控制器是以丁晴橡膠膜作密封隔離元件的微差壓控制器。．可用于中性氣體和液體（油、水）的微小過程差壓監視、控制，聯鎖保護。差壓設定值可調，調節范圍是0.1～60KPa, 額定工作壓力是160KPa。共有6個品種。

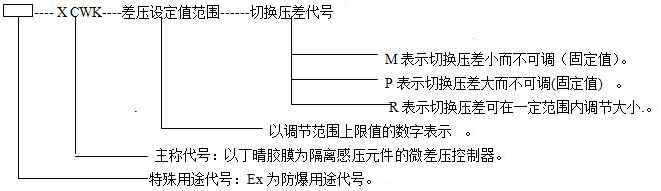

2..型號編寫含義
XCWK型差壓控制器的型號編寫由3部分組成,各部分之間以短橫線分開，其含義如下：
3.結構特點

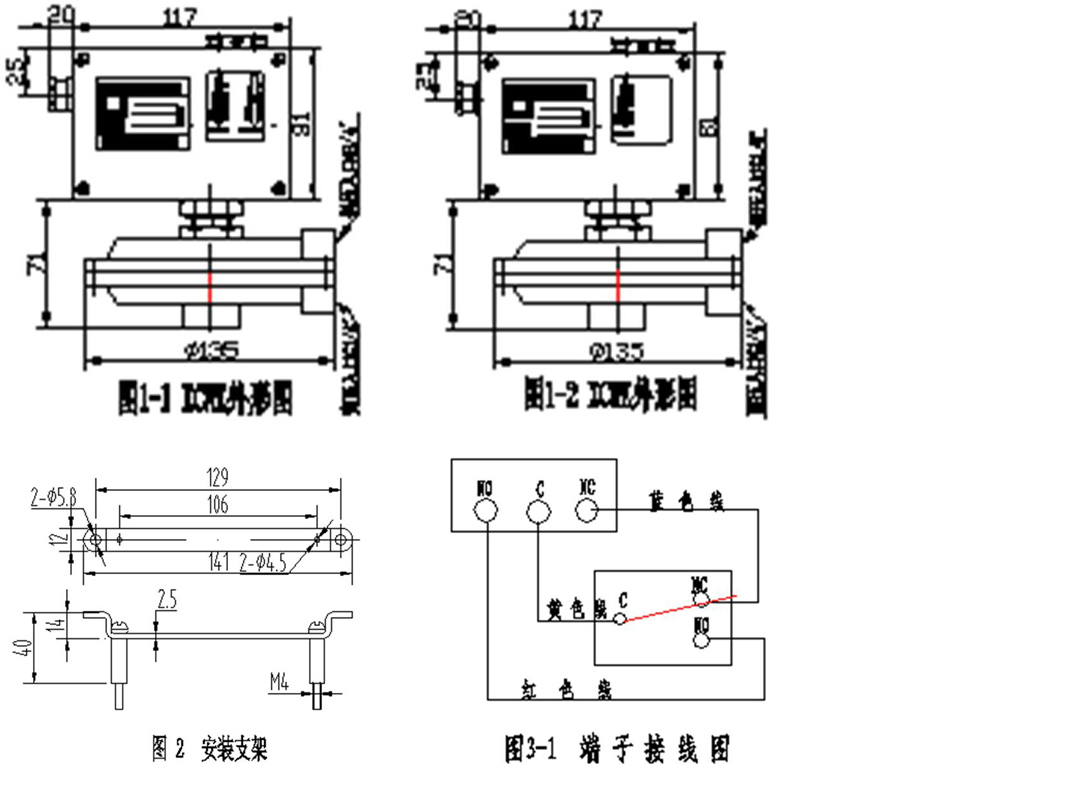

3.1外形結構和尺寸如圖1-1和圖1-2所示；儀表的安裝支架如圖２所示。
3.2工作介質浸潤材料
工作介質浸潤材料為鋁合金和丁晴橡膠,可用于無腐蝕性介質。
3.3電氣連接和引線標記
儀表的電訊號由接線端子轉接, 引線標記如圖3-1所示。
3.4安裝和壓力連接
儀表只能壁裝。壁裝安裝支架如圖2所示；
壓力導入孔為G1/4”內螺紋。高壓入口在下,標記為H,低壓入口在上,標記為L。
